PCB EAS Diebstahlschutzsystem RF 8.2MHz X3 Superstarkes Motherboard

EAS RF 8,2MHz X3 Standard-Mutterplatte

Meine lieben Freunde,

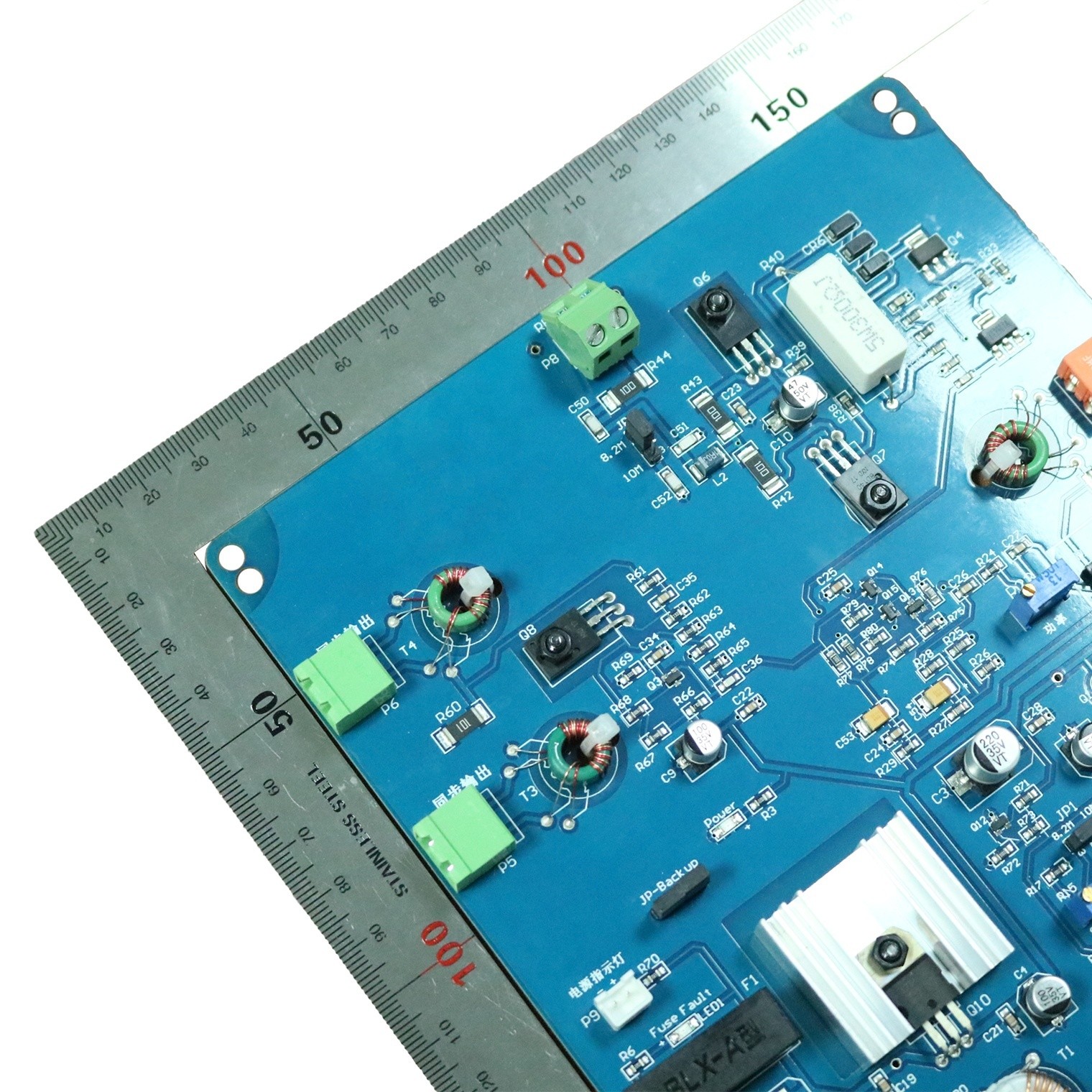

RF 8.2MHz X3 Standard Motherboard ist ein beliebtes Zubehör im EAS-System.Es besteht aus PCB-Material mit einer Größe von 19,5 * 15 cm.Die Farbe ist dunkelblau.Es ist in Tx,Rx,ist die Übertragung und EmpfangSeine Empfindlichkeit, Alarm Klang hart, Alarm Reaktionsgeschwindigkeit, alle Solid-State-Kondensator-Motherboard, stabilen Betrieb Garantie.und hat mehrfachen Schutz, wie z.B.: positive und negative Verbindung, Verbrennungssicherung des Motherboards, Sicherungsschutz und so weiter.

Wenn die Stromversorgung angeschlossen ist, leuchtet das Stromindikatorlicht auf Tx und Rx auf, wobei Rx vier Zustandsleuchten hat, wenn 1-4 Lichter grün blinken,Das bedeutet, dass es normal funktioniert., wenn es 1 Signal Licht rot, bedeutet es, dass es etwas Störung (kann Metallgegenstände), wenn es 4 Lichter alle hellrot ist, bedeutet es, dass die Störung sehr ernst ist.,Sie müssen nahegelegene Objekte mit Metall bis zu 30 Zentimeter bewegen, bis sie nicht mehr rot blinken.Sie müssen die Signalempfindlichkeit auf dem Rx anpassen, richten Sie die Taste in "VR4", müssen Sie einen Schraubenzieher verwenden, um zu drehen, im Uhrzeigersinn ist die Empfindlichkeit zu erhöhen, gegen den Uhrzeigersinn ist die Empfindlichkeit zu reduzieren, bis es normal funktionieren kann.Der Alarm kann auch auf dem Rx eingestellt werden., und seine Tastenposition ist "VR7", die im Uhrzeigersinn nach oben und nach unten gedreht wird.

Die in diesem Link angegebenen Preise sind korrekt, es gibt zahlreiche Zahlungsmethoden zur Auswahl. Wenn Sie Fragen haben, wenden Sie sich bitte an uns!Unser Ideal ist es, allen guten Menschen zu helfen, die einen guten Einzelhandelsladen eröffnen wollen, um einen guten Job bei der Diebstahlbekämpfung und dem intelligenten Management zu machen.Wir hoffen, dass unsere Expertise Ihnen helfen kann!

Mit den besten Wünschen!

E-Bit

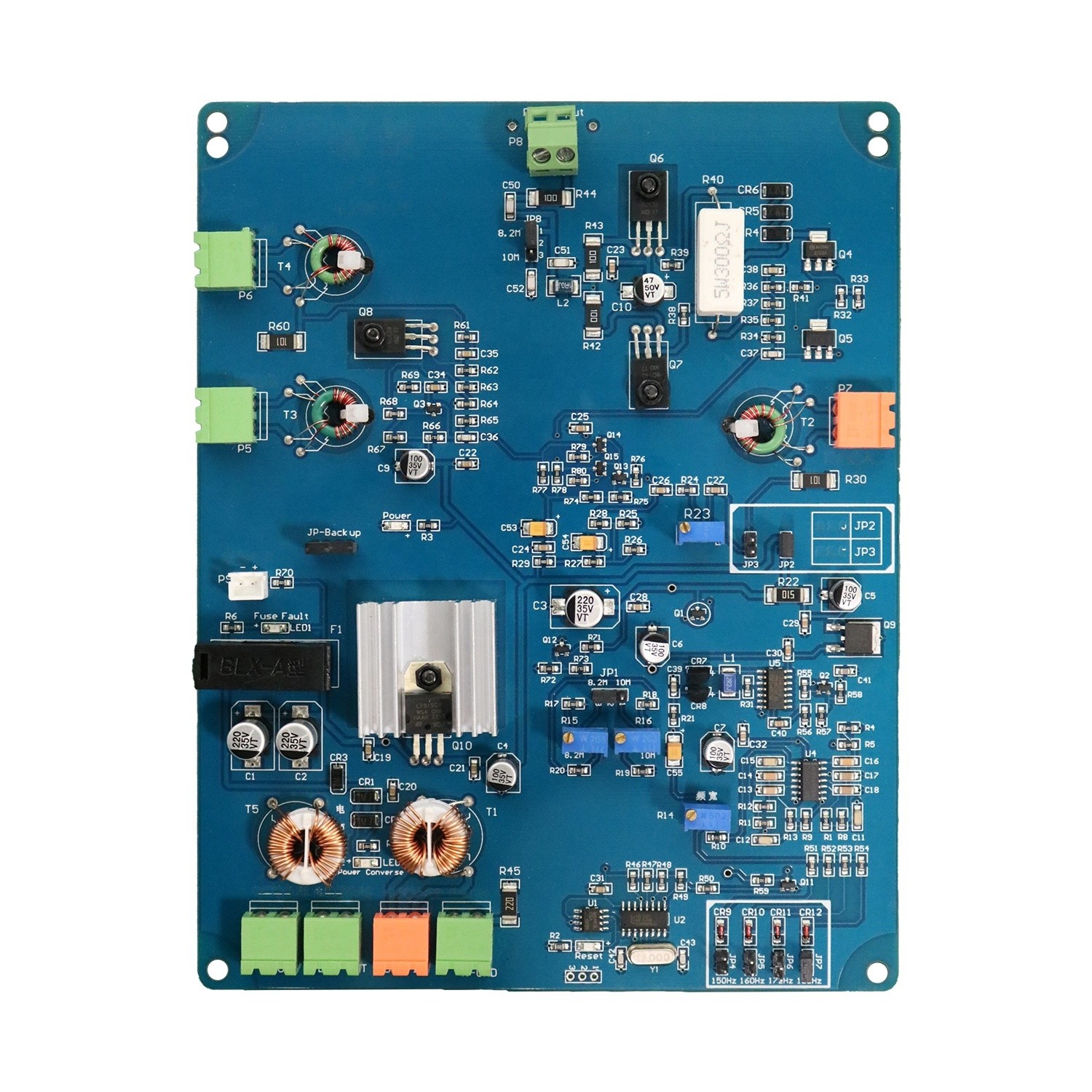

Tz

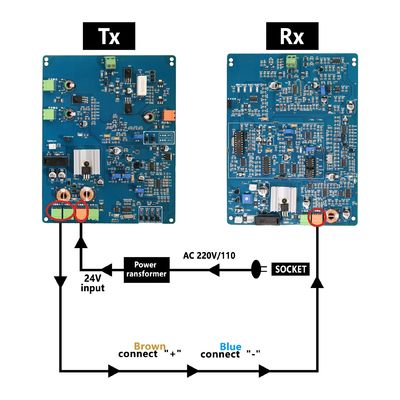

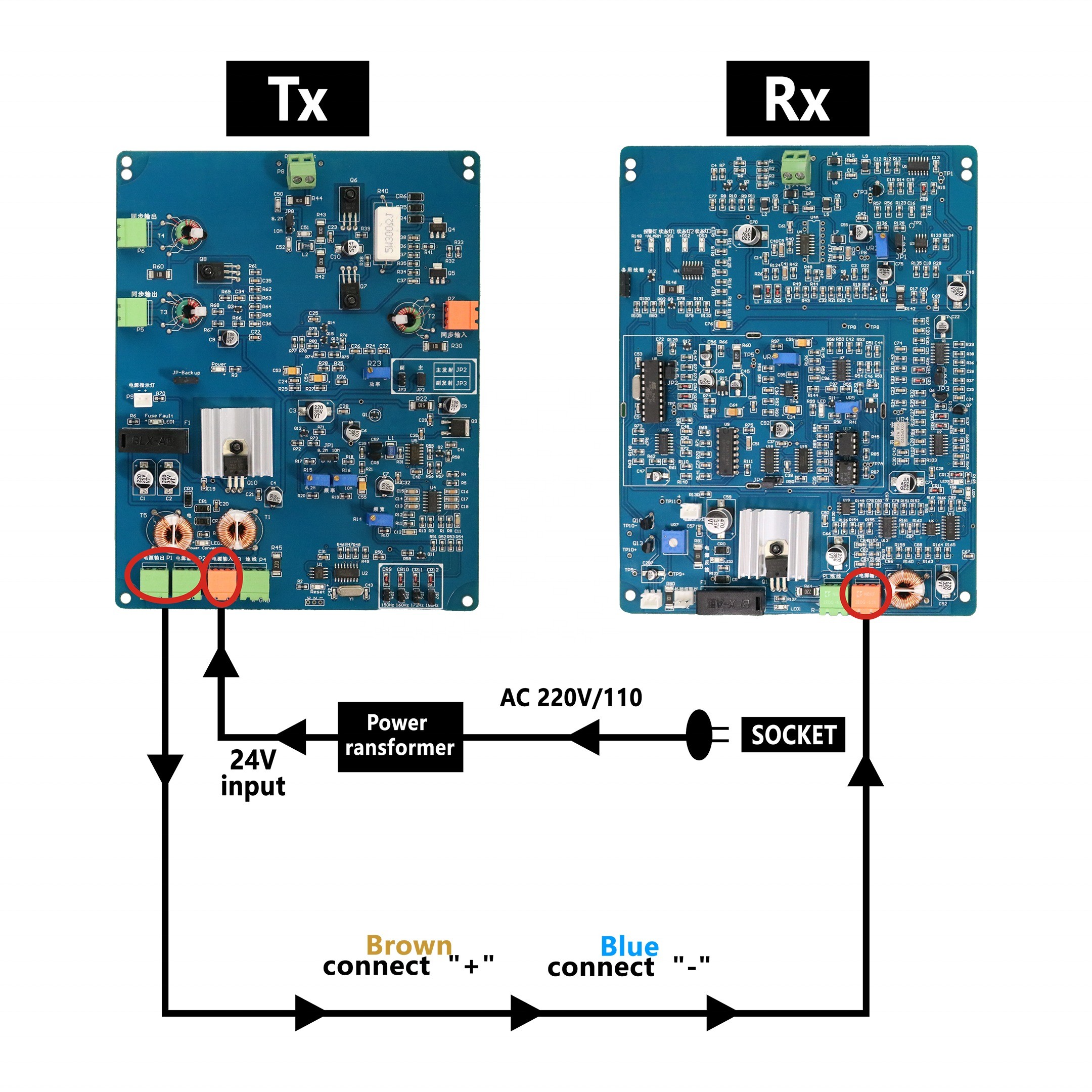

Achten Sie darauf, dass die Eingangsspannung wie in der Abbildung unten dargestellt korrekt angeschlossen wird, und schließen Sie die positiven und negativen Pole nicht umgekehrt an.Eine falsche Anbindung an den Bodenanschluss führt dazu, dass die elektronischen Komponenten der Leiterplatte ausbrennen.
Anmerkung: Mit Ausnahme der Stromversorgung und der Synchronisierungsoberfläche, die angeschlossen werden müssen, wurden andere Komponenten im Werk auf den besten Zustand angepasst.

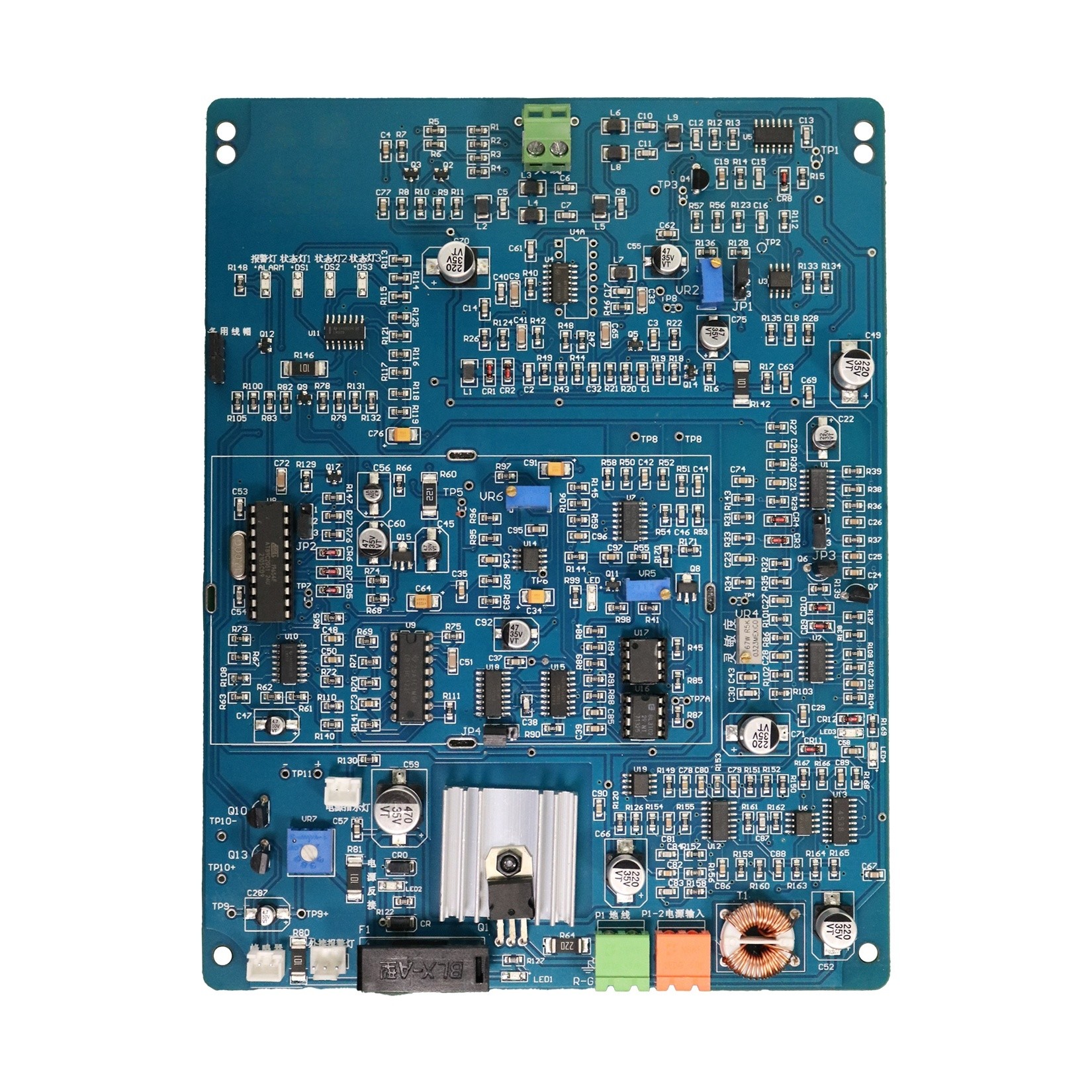

Rx
Anmerkung: VR4 ist die Empfindlichkeitsanpassung (Erhöhung der Empfindlichkeit im Uhrzeigersinn, Verringerung der Empfindlichkeit im Gegenuhrzeigersinn)
VR7 ist Alarmvolumen-Anpassung (Erhöhung der Empfindlichkeit im Uhrzeigersinn, Verringerung der Empfindlichkeit gegen den Uhrzeigersinn)

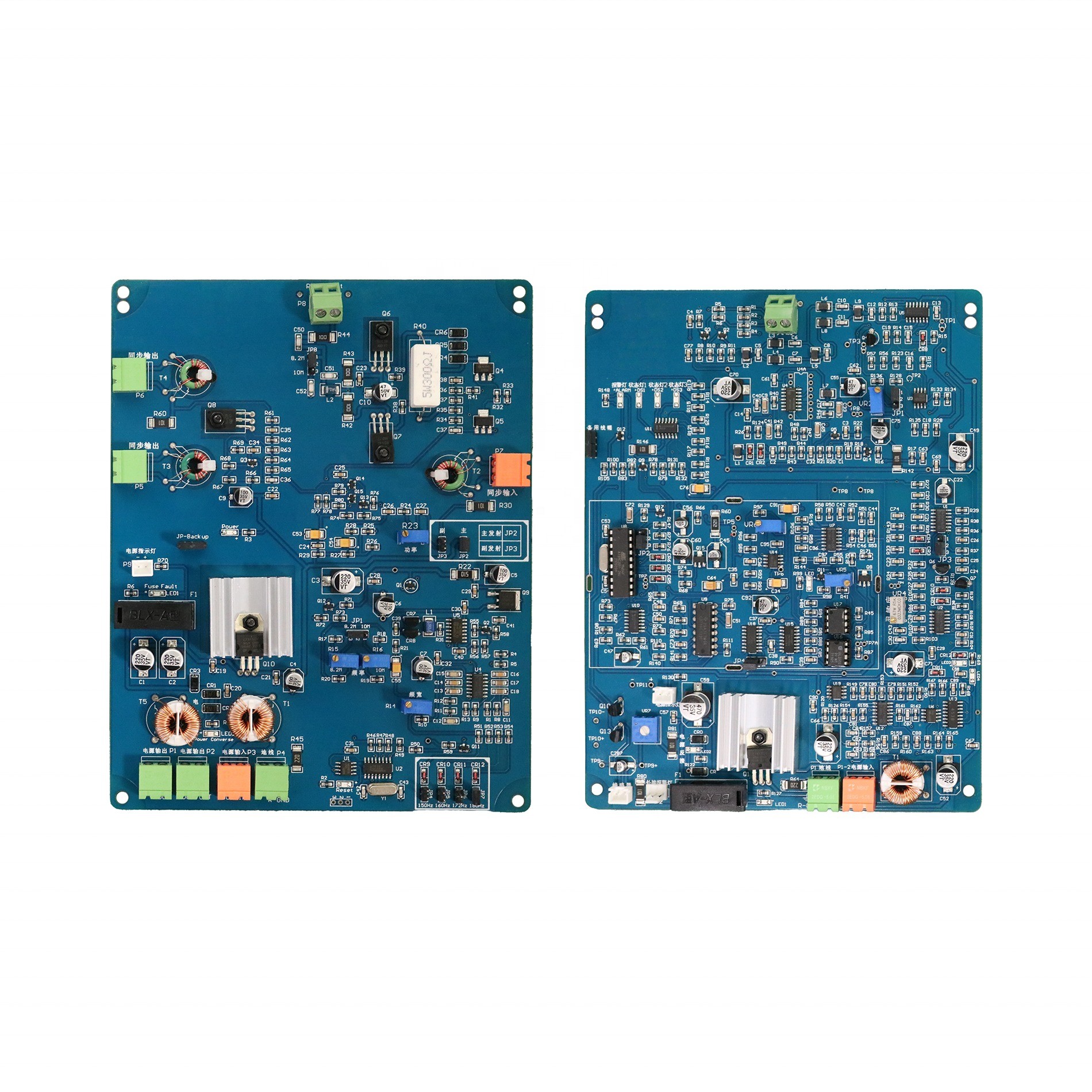

Tx-Rx
Anmerkung: Die 10mm-Erweiterungsschraube ist Standard, bitte verwenden Sie die 12mm-Bohrmaschine zur Befestigung.
